Отсутствие централизованного газоснабжения не приговор для загородного дома. Современные технологии предлагают эффективное решение: установка газгольдера в частном доме. Это комплексная инженерная система, которая обеспечивает жилье теплом, горячей водой и возможностью использовать газовые плиты, работая полностью автономно от внешних сетей.
Такой подход к энергоснабжению становится не просто альтернативой, а часто единственным экономически оправданным и технически осуществимым вариантом для частных домовладений, расположенных вдали от магистральных газопроводов.
Что такое газгольдер и принцип его работы
Газгольдер это герметичный стальной резервуар значительного объема, предназначенный для хранения сжиженных углеводородных газов (СУГ). В бытовом контексте это, по сути, большой бак, который закапывают на участке или устанавливают надземно. В отличие от стандартных газовых баллонов, требующих частой замены, емкости газгольдеров исчисляются тысячами литров, и одной заправки может хватить на целый отопительный сезон и даже более.
- Принцип работы системы основан на физических свойствах пропан-бутановой смеси. В резервуар под давлением закачивается сжиженный газ, который находится там в двух фазах: жидкой (в нижней части) и газообразной (в верхней, так называемой "газовой фазе"). Для безопасной работы и образования достаточного количества паровой фазы емкость заполняется не полностью. Степень заполнения, как правило, не превышает 85% от общего объема.
- Этот запас пространства критически важен для компенсации теплового расширения жидкости при повышении температуры.
- Из верхней части резервуара газообразная фаза по трубопроводу подается к потребителям в доме. По пути газ проходит через редуктор давления, который снижает высокое давление в емкости до рабочего, необходимого для бытовых газовых приборов (обычно это 35 мбар). Далее газ поступает в котел, плиту или генератор, работая точно так же, как и магистральный газ. Вся система полностью автоматизирована и не требует постоянного вмешательства пользователя.
Выбор типа газгольдера: подземный или надземный монтаж
Одним из ключевых решений при проектировании автономной газификации является выбор способа установки резервуара. Существует два основных варианта: подземный и надземный монтаж.
Подземная установка наиболее распространенный и рекомендуемый вариант для частных домов. Резервуар помещается в котлован на глубину ниже уровня промерзания грунта. Это обеспечивает стабильную температуру вокруг емкости в течение всего года.
В средней полосе России на такой глубине температура держится в районе +5…+10°C, что позволяет СУГ эффективно испаряться даже в самые суровые морозы. Это критически важно, так как бутан, входящий в состав смеси, перестает испаряться уже при 0°C, и без достаточного тепла система может перестать работать.
Кроме того, подземный газгольдер не занимает место на участке, не портит ландшафт и защищен от механических повреждений и перепадов температур. К недостаткам можно отнести более сложный и дорогостоящий монтаж, связанный с земляными работами, а также необходимость тщательной подготовки основания и защиты от коррозии.
Надземный монтаж применяется реже, в основном на промышленных объектах или на участках с высоким уровнем грунтовых вод, где невозможно заглубить емкость. Основной минус зависимость от температуры воздуха. Зимой естественное испарение газа резко падает, что требует установки дополнительного оборудования испарителя. Испаритель принудительно переводит жидкую фазу СУГ в газообразное состояние, обеспечивая стабильную подачу топлива к котлу.
Такая система требует дополнительных затрат на оборудование и электроэнергию для его работы, а также занимает место на поверхности.
Выбор объема газгольдера
Правильный расчет объема резервуара залог бесперебойной работы и экономической эффективности всей системы. Слишком маленький газгольдер придется заправлять чаще, что увеличит расходы на логистику и повысит риск остаться без топлива в пик холодов. Излишне большой резервуар это неоправданные затраты на приобретение и установку.
Основной критерий для расчета отапливаемая площадь дома и количество газопотребляющих приборов. Средняя практическая норма расхода сжиженного газа для отопления составляет около 25-30 литров на 1 кв. м в год. Однако этот показатель сильно варьируется в зависимости от климатической зоны, утепления здания и эффективности котла.
Для дома площадью до 150 кв. м обычно достаточно резервуара объемом 4 500–5 000 литров. Для домов до 250 кв. м потребуется емкость на 6 500–7 400 литров. Большие дома, от 300 кв. м и выше, требуют установки газгольдера на 9 000–10 000 литров и более. Стоит всегда брать объем с небольшим запасом, чтобы заправлять резервуар летом, когда цены на СУГ ниже, и иметь запас топлива на случай аномально холодной зимы.

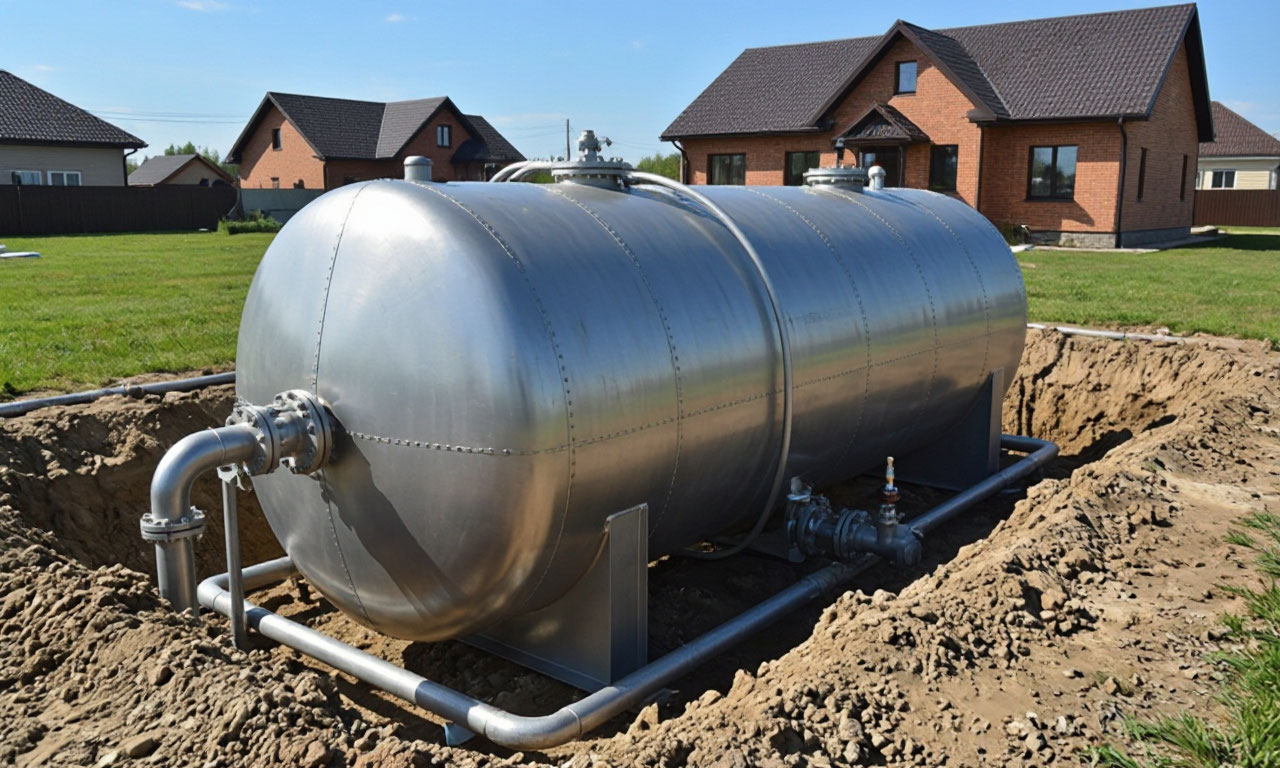

Монтаж газгольдера- пошаговый процесс
Установка газгольдера сложный и ответственный процесс, который должны выполнять только специалисты, имеющие соответствующие лицензии и допуски. Нарушение технологии монтажа может привести к аварийным ситуациям, утечкам газа и даже взрыву. Работы проводятся в несколько этапов, начиная с проекта и заканчивая пусконаладкой.
Разработка котлована и подготовка основания
Первый этап геологические изыскания и разметка участка. Место для установки должно соответствовать строгим нормам безопасности: расстояние до жилого дома не менее 10 метров, до колодцев и септиков не менее 5 метров, а также необходимо обеспечить беспрепятственный подъезд для газовоза.
Затем экскаватор отрывает котлован, глубина которого должна быть такой, чтобы верхняя образующая газгольдера находилась ниже уровня промерзания грунта, характерного для данного региона. На дно котлована укладывается железобетонная плита, которая служит фундаментом и предотвращает всплытие пустого или частично заполненного резервуара при высоком уровне грунтовых вод.
Газгольдер опускается на плиту и строго выравнивается по горизонтали, после чего фиксируется анкерными устройствами (тросами, чехлами) для предотвращения смещения.
Установка и обвязка оборудования
После того как резервуар надежно закреплен, приступают к его обвязке. На горловину резервуара устанавливается многофункциональная арматура, которая включает в себя запорные клапаны, предохранительные устройства, датчики уровня и давления, а также редуктор.
Редуктор давления является важнейшим элементом системы. Он автоматически понижает давление газа до величины, необходимой для безопасной работы котлов и плит. Для бытовых нужд обычно применяются двухступенчатые редукторы, которые обеспечивают более стабильное выходное давление, независимо от колебаний давления внутри газгольдера. В них предусмотрены предохранительные сбросные и запорные клапаны, которые защищают систему от превышения давления.
От резервуара к дому прокладывается подземный газопровод из полиэтиленовых труб высокого давления (SDR 11), которые устойчивы к коррозии и деформации. Трубы укладываются в траншею на глубину не менее 1,7 метра ниже уровня промерзания.
Ввод в дом и подключение оборудования
На месте входа газопровода в здание устанавливается цокольный ввод. Это специальный узел, который обеспечивает герметичный и безопасный переход газовой трубы через фундамент и цоколь дома. Он предотвращает попадание влаги и грунта в место прохода и защищает трубу от деформации при подвижках здания.
Далее внутри дома газопровод подключается к котлу и другим приборам. Завершающий этап пусконаладочные работы. Система заполняется газом, проверяется герметичность всех соединений, настраивается редуктор и тестируется работа котла и автоматики безопасности.
Защита газгольдера от коррозии и внешних факторов
Газгольдер, особенно при подземной установке, находится в агрессивной среде. Влажный грунт, наличие кислорода и солей, а также блуждающие электрические токи могут вызывать интенсивную коррозию металла.
Срок службы резервуара напрямую зависит от качества его защиты. Современные производители наносят на поверхность емкостей многослойное антикоррозионное покрытие, но этого недостаточно. Для долгосрочной защиты применяются активные методы, такие как анодно-катодная защита. Эта система состоит из протекторных электродов (анодов), которые "перетягивают" на себя коррозионные процессы. Блуждающие токи проходят через резервуар, не взаимодействуя с его металлом, и разрушают вместо него аноды.
Это значительно увеличивает срок службы газгольдера, предотвращая появление точечных пробоин и ржавчины. Особенно актуальна такая защита, если рядом с участком проходят железные дороги или линии электропередач.
Еще одним важным элементом системы является конденсатосборник. В процессе эксплуатации газгольдера, особенно в межсезонье, в газопроводе может накапливаться конденсат жидкая фаза СУГ, выпадающая из смеси при охлаждении. Также в трубах может скапливаться вода и посторонние примеси.
Конденсатосборник это небольшую емкость, врезанную в газопровод ниже уровня его укладки. Вся жидкая фаза и механические примеси собираются в этом "ловушке" и периодически удаляются через специальный кран. Это предотвращает закупорку трубопровода и обеспечивает подачу к котлу только сухого и чистого газа, защищая горелки от повреждений.
Техническое обслуживание резервуара и безопасность
Техническое обслуживание резервуара необходимое условие его безопасной и долговечной работы. Хотя система рассчитана на длительный срок службы (до 30-40 лет и более), она требует регулярных проверок.
- Периодичность осмотров регламентируется нормативными документами. Владелец должен проводить визуальный осмотр видимых частей оборудования не реже раза в полгода. Специалисты сервисной службы должны выполнять более глубокую диагностику, включающую проверку герметичности соединений, контроль давления и уровня газа, а также осмотр арматуры на горловине. Протекторы анодно-катодной защиты подлежат замене примерно раз в пять лет.
- Каждые 10 лет рекомендуется проводить полный капитальный осмотр емкости с использованием ультразвуковой диагностики для определения толщины стенок.
- Крайне важно помнить, что любые работы по обслуживанию, ремонту или замене оборудования должны выполняться только лицензированными специалистами. Самостоятельное вмешательство в систему может привести к утечке газа, взрыву и пожару. Даже такое простое действие, как замена редуктора или откачка конденсата, требует специальных знаний и инструментов.
Особенности СУГ: пропан-бутановая смесь
В основе работы газгольдера лежит сжиженный углеводородный газ, который это смесь пропана и бутана. Состав смеси варьируется в зависимости от сезона и производителя. Для зимнего периода используется так называемая "зимняя смесь" с высоким содержанием пропана (до 80-90%), который способен испаряться при значительно более низких температурах, чем бутан. "Летняя смесь" содержит больше бутана, так как для его испарения достаточно тепла, и он дешевле в производстве.
Качество заправляемой смеси напрямую влияет на работу системы. Использование некачественного газа с примесями или неправильным соотношением компонентов может привести к нестабильной работе котла, повышенному расходу топлива, забиванию конденсатосборника и преждевременному износу оборудования. Поэтому рекомендуется заправлять газгольдер только у проверенных поставщиков, имеющих сертификаты на свою продукцию.
Одоризация это процесс добавления в газ специального вещества (одоранта) с резким специфическим запахом. Природный газ и СУГ не имеют цвета и запаха, и утечку можно обнаружить только по звуку или с помощью приборов. Добавление одоранта делает газ "заметным" для человека и позволяет своевременно среагировать на утечку, что является критической мерой безопасности.
Автономная газификация частного дома на основе газгольдера это капитальное и технологичное решение проблемы энергоснабжения. Она дает владельцу полную независимость от магистральных сетей, позволяет существенно сократить расходы на отопление по сравнению с электричеством и твердым топливом, а также обеспечивает высокий уровень комфорта.
Установка газгольдера требует комплексного подхода, начиная от грамотного проектирования и выбора оборудования до профессионального монтажа и регулярного технического обслуживания. Только при соблюдении всех этих условий система прослужит десятилетия, обеспечивая тепло и уют в доме при любых погодных условиях.
Правовые и нормативные аспекты эксплуатации газгольдера
Регистрация оборудования в надзорных органах
Владельцы частных домов могут вздохнуть с облегчением: газгольдер, установленный для индивидуального отопления и горячего водоснабжения в некоммерческих целях, не подлежит обязательной регистрации в Ростехнадзоре. Это существенно упрощает жизнь домовладельца, избавляя от бюрократических процедур и необходимости получать разрешительные документы на ввод оборудования в эксплуатацию.
Однако отсутствие регистрации не освобождает от соблюдения всех иных требований безопасности. Проектирование и монтаж газгольдера должны выполняться по проекту, разработанному лицензированной организацией, а сам резервуар должен соответствовать сертифицированным образцам. Фактически это означает, что при покупке емкости необходимо требовать у поставщика сертификаты соответствия и паспорт завода-изготовителя.
Документы, регламентирующие безопасность
Система нормативного регулирования газгольдеров включает несколько ключевых документов. Основным является РД 03-380-00 "Инструкция по обследованию шаровых резервуаров и газгольдеров для хранения сжиженных газов под давлением". Этот документ утвержден Госгортехнадзором России и распространяется на наземные стальные сварные резервуары объемом от 25 до 2000 м³ и более.
Хотя документ ориентирован на промышленные объекты, его требования по техническому состоянию и методам контроля применимы и к бытовым установкам.
Дополнительно применяются Федеральные нормы и правила в области промышленной безопасности (Приказ Ростехнадзора от 30.12.2013 N 656), устанавливающие требования к устройству и размещению газгольдеров. Согласно этим нормам, все емкости должны оснащаться дистанционными указателями степени заполнения с сигнализацией на уровнях: минимальный 10%, предминимальный 20%, предмаксимальный 80%, максимальный 90% от полного объема.
При достижении минимального уровня автоматически отключаются компрессоры, а при максимальном открывается клапан сброса газа в атмосферу.
Ответственность владельца
Законодательство не устанавливает специальной административной ответственности именно для владельцев бытовых газгольдеров. Однако общие нормы КоАП РФ и Уголовного кодекса действуют и в этой сфере. Нарушение требований промышленной безопасности, повлекшее причинение вреда здоровью или имуществу, влечет ответственность вплоть до уголовной (статья 217 УК РФ "Нарушение правил безопасности на взрывопожароопасных объектах").
Ответственность владельца начинается с выбора исполнителя монтажа. Доверить установку газгольдера можно только организации с лицензией на соответствующий вид деятельности. Самостоятельный монтаж или привлечение случайных "специалистов" не только опасно, но и лишает владельца правовой защиты в случае аварии: страховая компания имеет право отказать в выплате, если оборудование установлено с нарушением норм.
Периодичность проверок и технических осмотров
Система технического обслуживания газгольдера включает несколько уровней контроля с разной периодичностью. Плановый осмотр рекомендуется проводить не реже одного раза в квартал (4 месяца). Эти проверки выполняет обслуживающая организация, с которой заключен договор на техническое обслуживание.
Внешний и внутренний осмотры резервуара производятся раз в 4 года. При этом проверяются все сварные швы, состояние антикоррозионного покрытия и целостность металла. Полное техническое обследование с применением неразрушающих методов контроля (ультразвуковая толщинометрия, дефектоскопия) проводится по РД 03-380-00, и первое такое обследование после ввода в эксплуатацию назначается через 12 лет. Последующие сроки устанавливаются экспертной организацией на основе результатов проверки.
Проверка герметичности фланцевых, резьбовых и сальниковых соединений, а также осмотр арматуры и запорных клапанов осуществляется ежегодно. Чистка поверхности резервуара от осевших примесей рекомендуется каждые три года. Предохранительные клапаны проверяются на срабатывание не реже одного раза в два месяца согласно нормативам.
Обязательный журнал учета
Результаты всех осмотров и проверок должны фиксироваться в специальном журнале. В журнал заносятся показания уровня, давления и температуры продукта, даты проведенных проверок и их результаты, а также любые выявленные неисправности и меры по их устранению. Этот документ не формальность, а инструмент контроля технического состояния и доказательство выполнения обязательных требований в случае проверки.
Для бытовых газгольдеров внеплановые проверки надзорными органами проводятся редко, обычно по жалобам или при аварийных ситуациях. Однако при наступлении страхового случая наличие правильно оформленного журнала и договора на техническое обслуживание может сыграть решающую роль в получении страховой выплаты.
Меры безопасности при эксплуатации
Требования к размещению резервуара четко регламентированы: расстояние до жилого дома не менее 10 метров, до колодцев и септиков не менее 5 метров. Наружная поверхность стальных газгольдеров должна окрашиваться в светлые тона для снижения нагрева солнечными лучами. Резервуар и территория вокруг него должны иметь предупреждающие знаки безопасности.
Обязателен контроль заземляющих устройств и молниезащиты: осмотр и измерение электрических сопротивлений проводятся регулярно. Электрооборудование и сети в зоне размещения газгольдера должны быть взрывозащищенными.
Использование газа в бытовых целях сфера повышенной опасности. Соблюдение законодательных требований и регулярное обслуживание не просто формальность, а условие безопасности жизни и сохранности имущества. Экономия на проверках и ремонтах может обернуться несравнимо большими потерями.
